Comment fabriquer un panneau solaire artisanal ?

Conseils pour construire soi-même un panneau solaire thermique

Tags : énergie, solaire, thermique, chauffage, auto-construction, maison, bricolage, bricolage, construction, trucs, astuces, idées, aide...

Avec un minimum d'outils et d'équipements, il est possible de construire soi-même un panneau solaire thermique efficace et durable. Un système d'eau solaire chauffera votre eau chaude sanitaire (ECS) : évier, lavabos, baignoire, douches, piscine, spa... Selon les moyens que vous y mettez, vous pouvez revendiquer une grande partie de l'autonomie énergétique pendant les journées ensoleillées !

Fabriquer ses propres panneaux solaires thermiques est une bonne chose, mais pour une maison encore plus verte, et sans avoir à investir, vous pouvez également envisager de prendre un fournisseur d'électricité verte.

En effet, la signature d'un contrat d'électricité verte vous garantit un approvisionnement en électricité à partir de sources renouvelables ou à faible émission de carbone, sans avoir à investir le moins d'euros ! Les tarifs peuvent être légèrement plus élevés, mais c'est très raisonnable lorsque vous connaissez les dégâts météorologiques à venir ! Commutation pour l'électricité verte, c'est investir pour les générations futures, ce que de nombreux parents semblent malheureusement ignorer !

A découvrir également : Comment calculer un escalier en bois ?

Ce dossier présente 5 méthodes techniques pour fabriquer un panneau solaire thermique maison en fonction de l'équipement dont vous disposez.

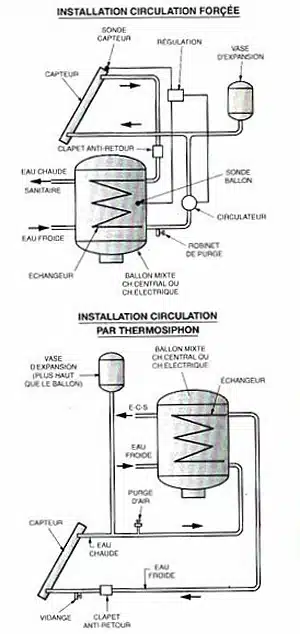

Principe général d'une auto-construction de panneaux solaires

Un chauffe-eau solaire est moins compliqué qu'on ne le pense. Voici le principe de fonctionnement des panneaux solaires tels qu'ils sont vendus et installés par des professionnels.

A découvrir également : Comment fabriquer un chauffage de piscine ?

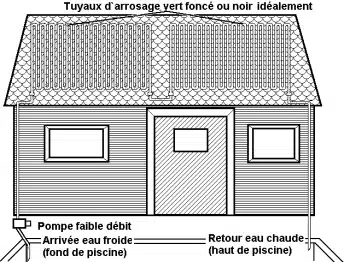

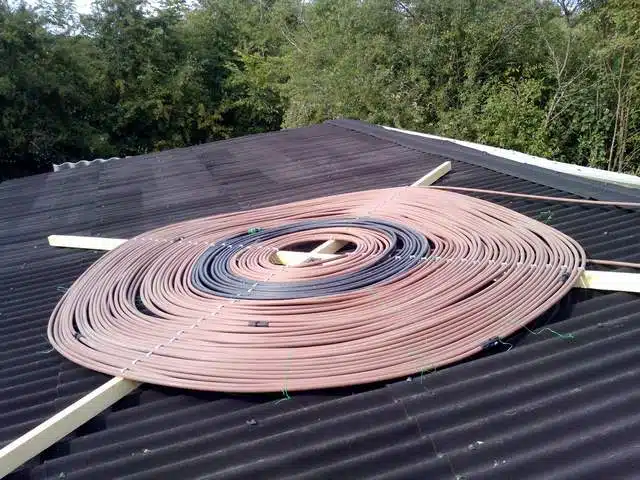

Panneau solaire avec tuyaux d'arrosage

Si vous avez une piscine et une petite pièce, vous pouvez improviser à très peu de frais un chauffe-eau solaire.

:

  • Placez une bonne longueur de tuyaux de jardin ou de chauffage PER directement sur un toit ou sur un support conçu pour l'occasion. Le toit et le tuyau doivent de préférence être de couleur foncée. L'inclinaison optimale d'un panneau solaire dépend de votre latitude et de votre date
  • En France, l'inclinaison solaire optimale varie d'une amplitude de 40°. C'est beaucoup, il faut donc savoir si on préfère l'utiliser en été (piscine par exemple) ou en hiver (chauffage au sol solaire par exemple). Une solution simple qui donne un résultat « moyen » tout au long de l'année est de prendre la latitude du lieu comme une inclinaison.
  • Pour obtenir un résultat mesurable sur une piscine, la surface doit être au moins équivalente à 2 m² en fonction de la taille, de la forme et de la capacité de votre piscine.
  • Les tuyaux d'entrée et de retour du capteur doivent être diamétralement ou diagonalement opposés dans la piscine. Le tuyau d'entrée du capteur doit être placé au fond de la piscine (ou il fait le plus froid).
  • Une pompe d'aquarium de grande capacité ou une petite pompe pourrait servir de circulation d'eau.
  • Ajustez le débit de la pompe, si possible, pour obtenir la température souhaitée à la sortie du capteur.
  • Une vanne et une crépine peuvent être installées à l'aspiration pour éviter de désamorcer la pompe à chaque arrêt et d'amorcer plus facilement la pompe. Celui-ci doit être installé plus près de l'eau niveau.

Un tel système, malgré son extrême simplicité, peut réchauffer l'eau de votre piscine en quelques jours, mais vous pouvez également effectuer un test similaire avec une simple piscine ou une piscine pour enfants.

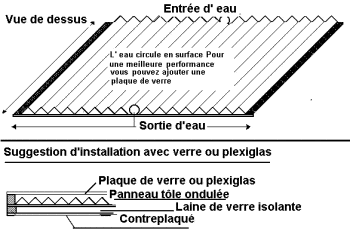

Panneau solaire en tôle

Procurez-vous un panneau en tôle ondulée. Faites-vous une structure simple comme suggéré. Placez votre panneau face au soleil.

Faites couler l'eau lentement, environ 10 litres/minute. En quelques minutes, si le soleil est présent, vous aurez de l'eau chaude pour alimenter une petite piscine pour enfants par exemple.

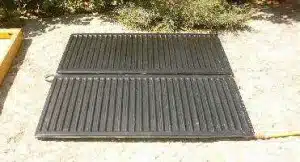

Panneau solaire avec un ancien chauffe-eau

Une solution assez économique et très rapide à réaliser consiste à utiliser de simples radiateurs hydrauliques (eau) peints en noir.

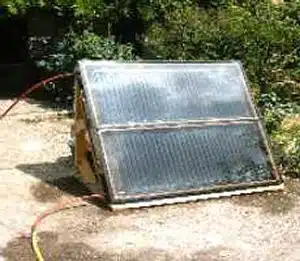

Un nouveau radiateur actuel se compose généralement de 2 parties contenant de l'eau et des ailettes. Il suffit de retirer les ailettes et d'ouvrir ce chauffage comme indiqué sur l'image ci-dessous pour obtenir un panneau solaire très économique.

Un radiateur en aluminium dont la surface « ouverte » est comprise entre 2 et 3 m2 est neuf entre 150 et 200€ dans n'importe quel magasin de bricolage.

La puissance de chauffage fournie correspond à peu près à 1,5 fois la puissance solaire maximale que votre panneau peut fournir. Un chauffage de 2000 W donnera environ 1300 W d'énergie solaire.

Attention au couple électrolytique Cuivre-Aluminium : vous devez isoler électriquement les 2 métaux si vous les utilisez sur le même réseau (anneau plastique ou embout de tuyau).

Panneau solaire EPDM Flexible Panel

Vendu dans les étagères de la piscine à un prix au m² défiant toute concurrence (de 150 à 250€ pour 6 à 7 m²), ces panneaux peuvent très bien constituer un panneau latéral permanent pour l'été. En hiver, en cas de gel, ils doivent être vidés mais l'EPDM seul résiste au gel. Voici un exemple de panneau solaire de 7 m2 vendu en France au début de l'été 2007 à 189€.

Le système peut être utilisé tel qu'il est, mais un objectif sous verre ne peut qu'améliorer les performances !

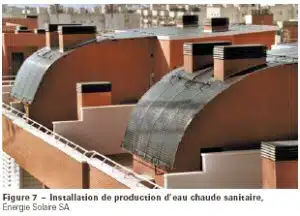

À droite, un exemple de panneau solaire EPDM intégré dans un toit dans une région méditerranéenne.

Panneau solaire en cuivre « Classic » avec vitrage : les bases de la construction

Un panneau solaire n'a rien de complexe, et vous pouvez obtenir des performances très honorables avec matériaux de base. De plus, l'auto-construction permet généralement une meilleure intégration des panneaux solaire.

Vous pouvez ainsi construire votre panneau solaire simplement, avec des matériaux facilement disponibles. Les coûts sont généralement très bas.

Vos outils seront réduits, scie sauteuse, scie à main, marteau, etc.

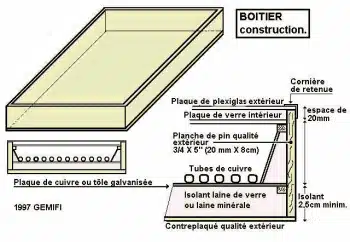

a) Le boîtier : sera construit en contreplaqué de 10 à 15 mm, de qualité extérieure si possible.

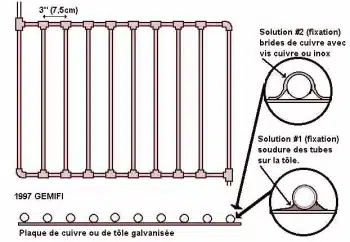

Les renforts, simples carrés de bois. Le panneau absorbant est idéalement en cuivre de premier choix mais coûteux. Puis tôle galvanisée ou tôle d'aluminium. Les tuyaux collecteurs seront des tubes de plomberie en cuivre d'un diamètre de 12 à 20 mm. Verre isolant en laine ou en roche (le haut : un isolant naturel, voir le dossier isolant naturel).

b) Surfaces en verre : Qualité en vérifiant que ce verre contient peu ou pas de fer. Ceci est facilement contrôlé en vérifiant le bord du verre. Si vous voyez beaucoup de couleur verte sur le bord, n'utilisez pas ce verre et demandez un verre avec moins de fer. L'utilisation du plexiglas est possible, vous opterez pour du plexiglas d'au moins 4 mm d'épaisseur. Vous pouvez également utiliser des panneaux semi-opaques (de préférence de couleur foncée).

Autres pages à visiter sur le solaire et la construction d'un panneau solaire thermique : — Réalisation d'un panneau solaire couplé à l'appoint de la chaudière et de la pompe à chaleur — Construire un panneau solaire — Forum solaire thermique — Forum sur le chauffage, la chaleur et le logement — Forum de bricolage — Le potentiel solaire de votre région en France : la carte du soleil

verre ou roche (le haut : un isolant naturel, voir le dossier isolant naturel).

b) Surfaces en verre : verre de qualité en vérifiant que ce verre contient peu ou pas de fer. Ceci est facilement contrôlé en vérifiant le bord du verre. Si vous voyez un beaucoup de couleur verte sur le bord, n'utilisez pas ce verre et demandez un verre avec moins de fer. L'utilisation du plexiglas est possible, vous opterez pour du plexiglas d'au moins 4 mm d'épaisseur. Vous pouvez également utiliser des panneaux semi-opaques (de préférence de couleur foncée).
