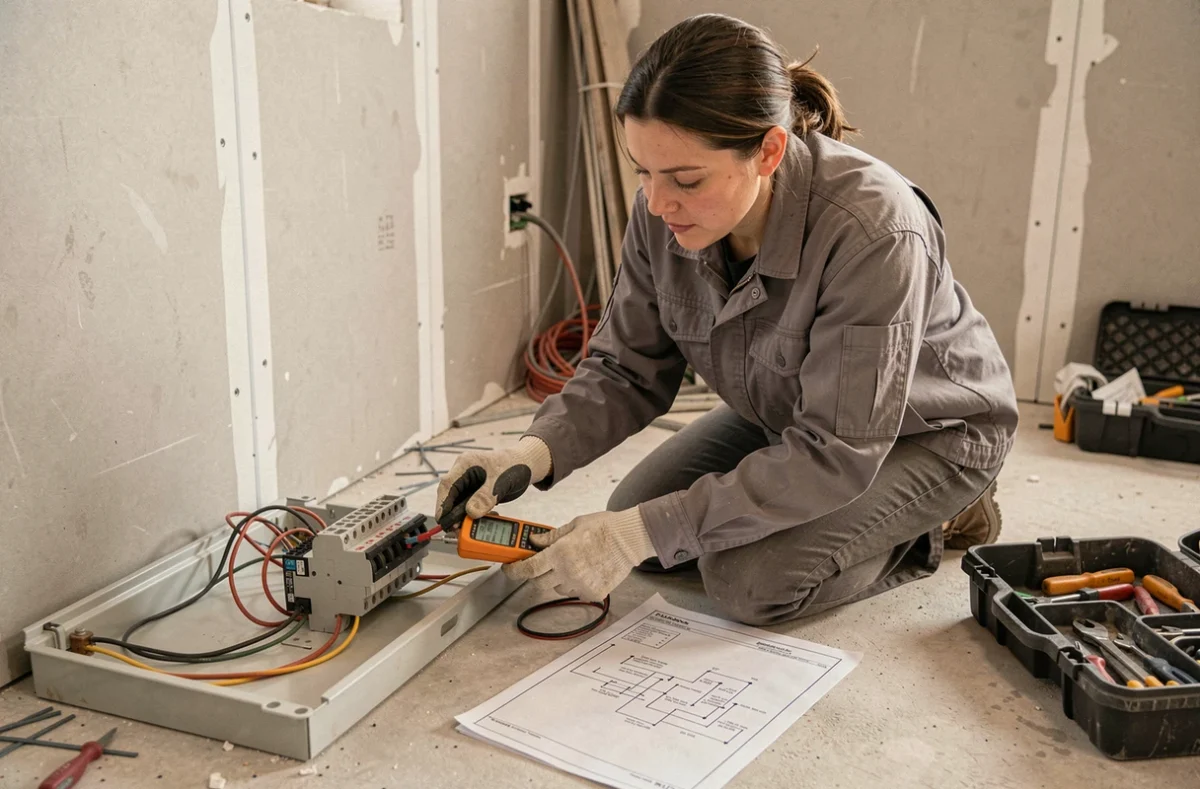

Un interrupteur différentiel 30 mA protège les personnes contre les contacts électriques en coupant le circuit dès qu’une fuite de courant dépasse sa sensibilité. Lors d’un remplacement de tableau électrique, le choix entre un disjoncteur différentiel type A ou AC et son calibre conditionne la conformité de l’installation et la sécurité réelle du logement. Ce dimensionnement repose sur des critères liés à la nature des circuits protégés, au disjoncteur de branchement et à la section des conducteurs.
Courant de fuite alternatif ou pulsé : ce que détecte chaque type de différentiel
La différence entre type AC et type A tient à la forme du courant de défaut qu’ils sont capables de détecter. Un différentiel de type AC détecte les courants de fuite alternatifs sinusoïdaux, ceux que produit la majorité des circuits classiques (éclairage, prises standards, radiateurs résistifs).
A lire aussi : Ce que personne ne vous dit sur le remplacement des vieilles fenêtres en rénovation
Le type A, lui, détecte en plus les courants de fuite à composante continue pulsée. Ce type de fuite apparaît dès qu’un circuit comporte de l’électronique de puissance : redresseurs, variateurs, alimentations à découpage. Les appareils concernés ne se limitent pas aux plaques de cuisson et au lave-linge. Toute prise renforcée, tout circuit alimentant un équipement avec convertisseur intégré peut générer ce type de défaut.
En rénovation, cette distinction prend un relief particulier. Un tableau ancien équipé uniquement de différentiels AC ne protège pas correctement un logement où des circuits à électronique de puissance ont été ajoutés au fil du temps. Le remplacement du tableau est l’occasion de remettre la protection en conformité avec la norme NF C 15-100 dans sa version en vigueur.
A lire en complément : Dosage mortier chaux sable pour joints de pierre apparente : mode d'emploi détaillé
Circuits obligatoirement protégés par un différentiel type A selon la norme NF C 15-100
La norme NF C 15-100 impose qu’au moins un interrupteur différentiel de type A protège certains circuits spécialisés. Concrètement, les circuits suivants doivent être raccordés sous un différentiel type A :
- Le circuit dédié à la plaque de cuisson ou à la cuisinière électrique, qui utilise un disjoncteur divisionnaire adapté à la puissance de l’appareil
- Le circuit du lave-linge, dont le moteur à variation de vitesse génère des courants de fuite à composante continue pulsée
- Le circuit de la borne de recharge pour véhicule électrique (prise renforcée ou wallbox), qui intègre systématiquement un redresseur
Les autres circuits (éclairage, prises de courant classiques, chauffe-eau résistif, volets roulants) peuvent être protégés par un différentiel de type AC. En pratique, rien n’interdit de placer tous les circuits sous type A, mais le surcoût n’est pas négligeable sur un tableau complet.
Dimensionner le calibre du différentiel : règle de l’amont et règle de l’aval
Le calibre d’un interrupteur différentiel (25 A, 40 A ou 63 A) définit l’intensité maximale qu’il supporte en fonctionnement continu. Deux méthodes de calcul coexistent, toutes deux reconnues par la norme NF C 15-100.
Règle de l’amont : partir du disjoncteur de branchement
Le calibre du différentiel doit être supérieur ou égal à celui du disjoncteur de branchement (disjoncteur général fourni par le distributeur). Si le disjoncteur de branchement est réglé sur 45 A, un différentiel de 40 A ne suffit pas : il faut passer à 63 A. Cette règle garantit que le différentiel ne sera jamais traversé par un courant supérieur à sa capacité, même en cas de charge maximale.
Règle de l’aval : additionner les disjoncteurs divisionnaires
L’autre approche consiste à additionner les intensités nominales de tous les disjoncteurs divisionnaires raccordés sous le même différentiel. Si la somme dépasse le calibre du différentiel, le risque de surcharge existe.
Cette méthode permet un dimensionnement plus fin, car en pratique tous les circuits ne fonctionnent jamais simultanément à pleine charge. La norme accepte un foisonnement raisonnable, mais la somme des calibres ne doit pas dépasser le calibre du différentiel sans justification technique.
Le piège fréquent en remplacement de tableau : choisir un différentiel 40 A par habitude alors que l’installation comporte plusieurs circuits de forte puissance (ballon d’eau chaude, plaque, sèche-linge) qui, cumulés, dépassent largement ce seuil.

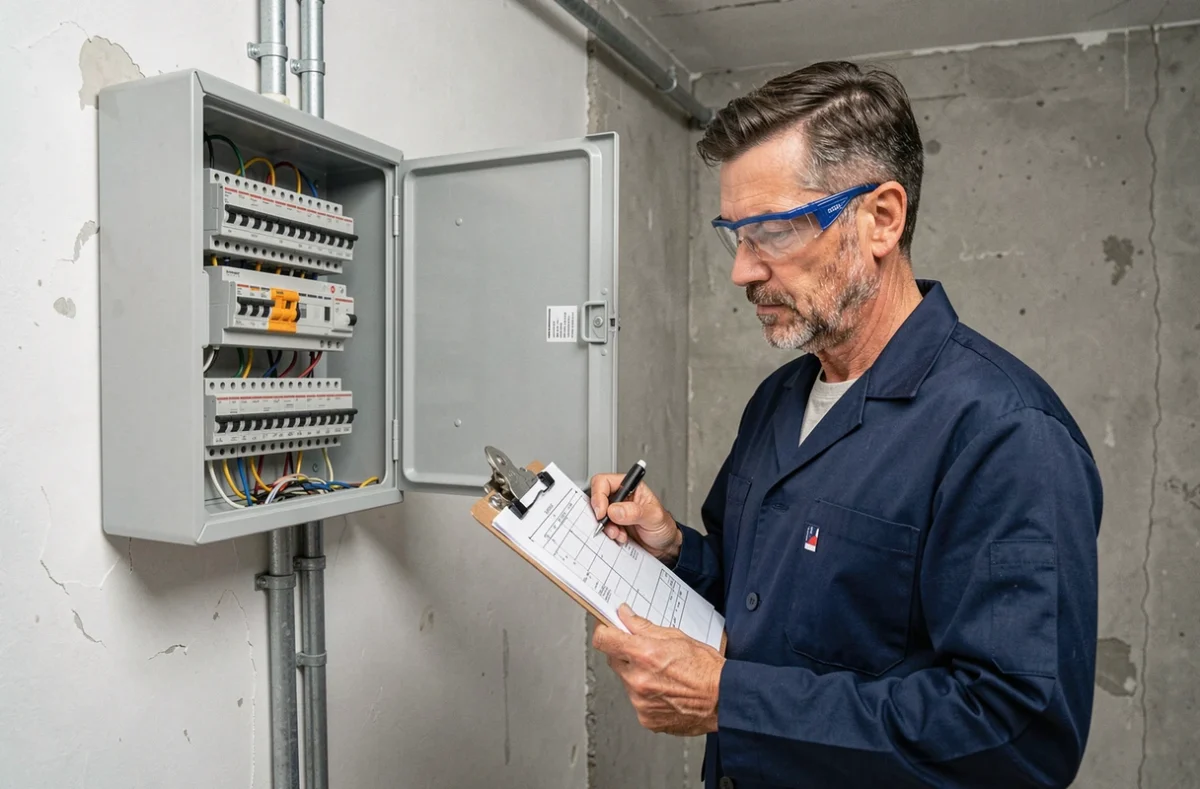

Section des conducteurs et cohérence globale du tableau électrique
Le calibre du différentiel ne se choisit pas isolément. Il doit être cohérent avec la section des conducteurs qui alimentent la rangée du tableau. Un différentiel 63 A raccordé avec du fil en section insuffisante crée un point faible : les conducteurs chauffent avant que la protection ne déclenche.
En pratique, pour une rangée alimentée en monophasé, la section minimale des conducteurs entre le disjoncteur de branchement et le différentiel doit correspondre au calibre retenu. Les installateurs vérifient ce point systématiquement lors d’un remplacement de tableau, mais les particuliers qui interviennent eux-mêmes l’oublient régulièrement.
Cette cohérence entre calibre du différentiel, section des fils et puissance du disjoncteur de branchement forme un ensemble. Modifier un seul élément sans vérifier les deux autres peut rendre l’installation non conforme, voire dangereuse.

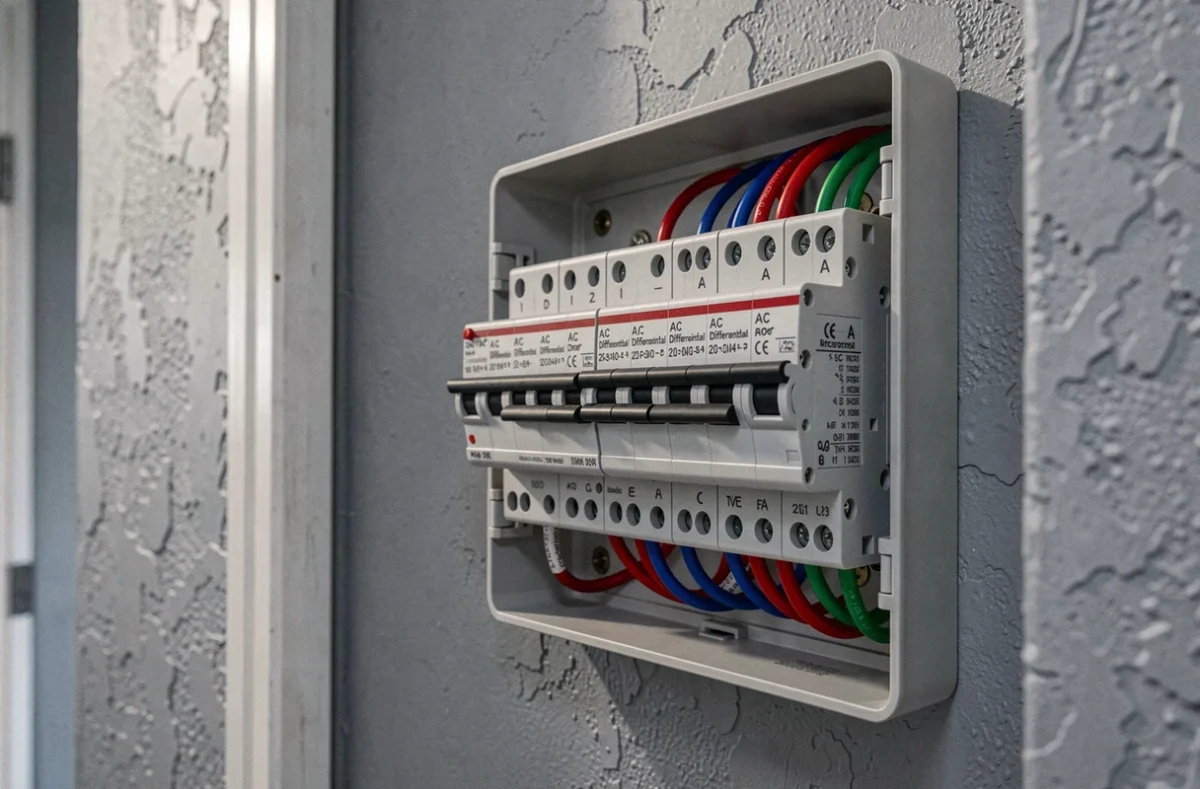

Répartition des circuits entre différentiels type A et AC dans un tableau rénové
Un tableau électrique conforme comporte au minimum deux interrupteurs différentiels 30 mA, dont au moins un de type A. La répartition des circuits entre ces différentiels suit une logique à la fois normative et pratique :
- Regrouper sous le type A les circuits spécialisés obligatoires (plaque, lave-linge, borne de recharge) et, si possible, les prises susceptibles d’alimenter des appareils à électronique de puissance
- Répartir les autres circuits (éclairage, prises standards, chauffage) sous un ou plusieurs différentiels de type AC
- Veiller à ce que chaque différentiel ne dépasse pas son calibre en intensité cumulée, en appliquant la règle de l’aval
- Ne pas concentrer tous les circuits critiques sous un même différentiel, pour éviter qu’un seul défaut ne plonge tout le logement dans le noir
Cette répartition équilibrée entre rangées est un point de conception souvent négligé. Un tableau bien dimensionné n’est pas seulement conforme sur le papier : il limite aussi les déclenchements intempestifs en isolant les circuits sensibles.
Le remplacement d’un tableau électrique ancien par un modèle aux normes actuelles impose de reprendre le dimensionnement de chaque différentiel, type A comme AC. Vérifier la cohérence entre calibre, section de câble et répartition des circuits reste la seule méthode fiable pour obtenir une installation à la fois sûre et conforme à la norme NF C 15-100.
