La cheville chimique repose sur un principe simple : une résine bi-composant (polyester, vinylester ou époxy) durcit dans un perçage et solidarise une tige filetée au matériau porteur. La difficulté commence quand le matériau porteur change. Un parpaing creux, une brique pleine et un mur creux avec doublage ne transmettent pas les charges de la même façon, et la technique de pose varie radicalement d’un cas à l’autre.

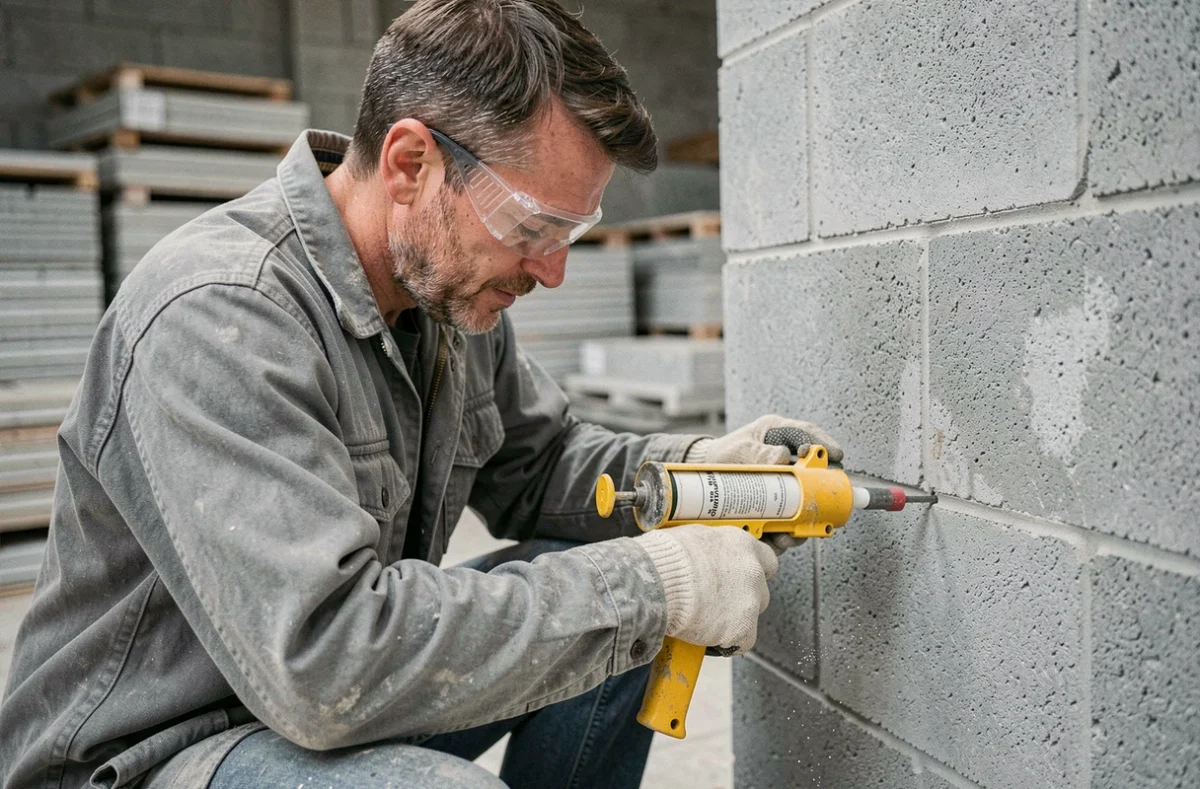

Tamis d’injection en parpaing creux : le seul dispositif qui empêche la résine de couler
Dans un parpaing creux, la résine injectée sans précaution s’écoule au fond de l’alvéole. Le trou se vide, la tige filetée ne tient plus rien. Le tamis d’injection (manchon en treillis nylon ou polypropylène) résout ce problème en retenant la résine autour de la tige, créant un bulbe d’ancrage qui prend appui sur les parois internes du bloc.
Le diamètre du tamis doit correspondre au diamètre du perçage. Un tamis de 16 mm de diamètre pour 130 mm de profondeur permet à la résine de traverser deux parois du parpaing, ce qui augmente la surface de contact et donc la résistance à l’arrachement.
Préparation du trou avant injection
Le nettoyage du perçage conditionne directement la tenue finale. La poussière de ciment empêche l’adhérence chimique entre la résine et le support.
- Souffler le trou avec une poire ou une pompe à main, au minimum deux passages, pour évacuer les particules fines logées au fond du perçage.
- Passer un goupillon (écouvillon) adapté au diamètre pour décoller la poussière collée aux parois.
- Souffler une dernière fois après le goupillon, puis insérer le tamis sans forcer pour ne pas le comprimer.
Un trou mal nettoyé peut diviser la résistance de l’ancrage par deux ou davantage, même avec une résine de bonne qualité.

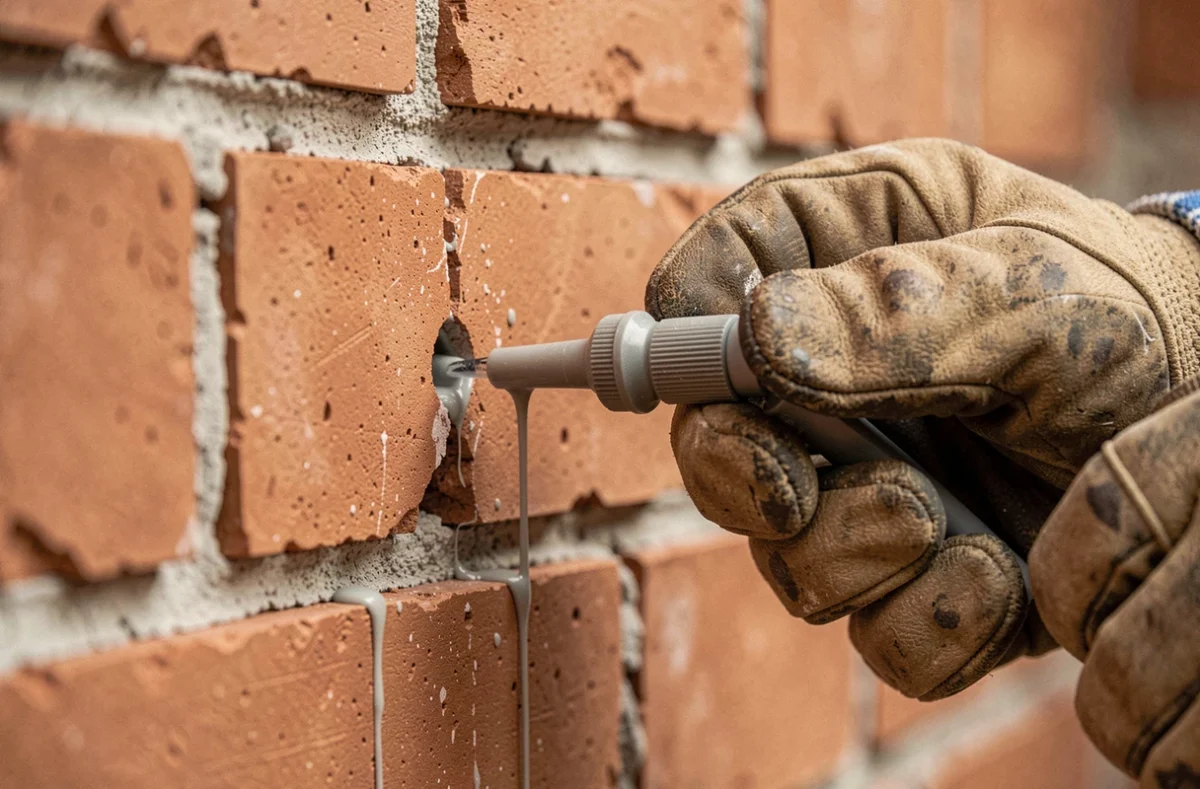

Brique pleine et béton : injection directe sans tamis
Sur un support plein (brique pleine, béton, pierre naturelle dense), la résine ne risque pas de s’écouler dans une cavité. Le tamis devient inutile. La résine est injectée directement dans le perçage, et la tige filetée est insérée en tournant légèrement pour chasser les bulles d’air piégées au fond.
La profondeur d’ancrage dans un support plein dépasse généralement dix fois le diamètre de la tige. Pour une tige de 10 mm, le perçage atteint donc au moins 100 mm. Cette profondeur garantit une surface de collage suffisante pour supporter des charges lourdes (consoles, garde-corps, supports de store banne).
Résine vinylester ou polyester : un choix lié au support
Les résines polyester conviennent aux usages courants en intérieur, sur béton ou parpaing sec. Les résines vinylester offrent une meilleure résistance en milieu humide et dans les supports fissurés. Elles adhèrent mieux sur les matériaux poreux comme la brique ancienne.
Pour une fixation en extérieur ou dans un environnement exposé à l’humidité (mur de salle de bain, façade, sous-sol), la résine vinylester reste le choix le plus fiable.
Mur creux avec doublage : localiser le support porteur avant de percer
Un mur creux désigne souvent un ensemble composé d’un parement extérieur (brique, enduit), d’un vide d’air ou d’un isolant, puis d’un mur porteur intérieur. Fixer une charge lourde dans le seul parement extérieur, parfois épais de quelques centimètres seulement, mène à l’arrachement.
Avant tout perçage, il faut identifier l’épaisseur du parement et la distance jusqu’au mur porteur. Un détecteur de matériaux ou un simple perçage test (foret fin, progression lente) permet de sentir le passage du vide d’air. La tige filetée doit atteindre le mur porteur et s’y ancrer avec une profondeur suffisante.
Cas des façades isolées par l’extérieur
Sur une façade avec isolation thermique par l’extérieur (ITE), le perçage traverse l’enduit, l’isolant (polystyrène, laine de roche), puis atteint le mur porteur. La résine chimique ne sert qu’à ancrer la tige dans le mur porteur, pas dans l’isolant. Utiliser une tige suffisamment longue pour traverser l’épaisseur d’isolant et pénétrer le support d’au moins la profondeur d’ancrage requise.
Un pont thermique ponctuel se crée à chaque traversée de l’isolant par une tige métallique. Pour les fixations nombreuses (bardage, store banne avec plusieurs points de fixation), des rondelles isolantes interposées entre la platine et la façade limitent ce phénomène.
ETA et marquage CE : lire l’agrément avant d’acheter une cheville chimique
Les chevilles chimiques vendues en France portent (ou devraient porter) un marquage CE accompagné d’une référence ETA (Évaluation Technique Européenne). Ce document précise les charges admissibles par type de support, les conditions de température de pose, et la profondeur d’ancrage minimale.
Depuis le Règlement (UE) 2024/3110, qui remplace progressivement l’ancien Règlement Produits de Construction n° 305/2011, les ETA des produits de fixation doivent s’aligner sur un nouveau cadre intégrant des indicateurs environnementaux. Les ETA existantes restent utilisables jusqu’au 9 janvier 2036, mais les fabricants doivent mettre à jour leurs déclarations de performance.
En pratique, la fiche ETA d’une résine indique la résistance caractéristique à l’arrachement pour chaque type de support (béton fissuré, béton non fissuré, maçonnerie creuse avec tamis). Un produit sans ETA ne fournit aucune donnée vérifiable de résistance. Pour une fixation de sécurité (garde-corps, équipement suspendu au-dessus d’une zone de passage), choisir un produit avec ETA n’est pas optionnel.
Erreurs de pose qui annulent la tenue d’un scellement chimique
La majorité des échecs de scellement chimique ne viennent pas du produit, mais de la mise en œuvre. Trois erreurs reviennent systématiquement.
- Percer en mode percussion dans un matériau creux : le percuteur fait éclater les parois internes du parpaing ou de la brique creuse, élargit le trou de façon irrégulière et empêche le tamis de tenir en place. Le perçage en rotation seule (sans percussion) préserve le support.
- Injecter la résine depuis l’entrée du trou : la résine doit être injectée depuis le fond, en remontant progressivement avec la canule. Remplir depuis l’entrée piège une poche d’air au fond qui réduit la surface de collage.
- Ne pas respecter le temps de polymérisation : serrer un boulon ou appliquer une charge avant durcissement complet déplace la tige dans la résine encore molle. Le temps de prise dépend de la température ambiante (plus long en hiver, plus court en été) et figure sur la cartouche.
La fiche technique du fabricant reste la seule référence fiable pour les temps de prise et les couples de serrage. Chaque résine a ses propres paramètres, et les transposer d’une marque à l’autre conduit à des fixations sous-dimensionnées.
